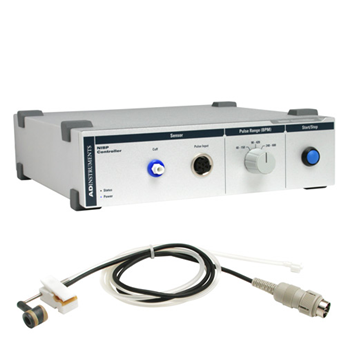

Cycle Operation
最大充气压力: 200 or 280 mmHg (可以选择切换)
测量周期时间:
40–150 BPM (大动物): 44 秒 (于 200 mmHg时) 87 秒 (于 280 mmHg时)
90–420 BPM (大鼠): 22 秒 (于 200 mmHg时) 41 秒 (于 280 mmHg时)
240–600 BPM (小鼠): 18 秒 (于 200 mmHg时) 40 秒 (于 280 mmHg时)
Cycle Control: 微处理控制器，包含充气、放气以及快速自动放气程序
Operation Indication: 触发输出(普通较低,但是在充气还有周期性放弃石会变高)，前面板状态显示气会显示冲器或是放气程序。
Operation Abort: 周期放气可以在任何时间点按下前面板上的Start/Stop按钮终止程序，压力会自动释放。
Fast Release Time:
~1.2 秒 从280 到 40 mmHg 于 40–150 BPM 。
~0.5 秒 从 280 到 40 mmHg 于更高的范围时。
Control Sources: 前面板按钮; 外部信号源 (电压信号); remote contact closure
Manual Start/Stop Input
Operation: 接触到closure时会启动或是停止周期测量，利用输入信号短路来启动或停止周期的测量。
Remote Trigger Input
Operation: 利用电压信号启动或是停止NIBP cycle. 复合式TTL入输.
输入电压范围: 3–5 V
最小脉冲触发: 1 ms
Trigger Output
Operation: 测量其间具有高电压输出 (+5V)，其余为0。
Pressure Output (Cuff Pressure)
灵敏度: 0–1 V : 0–300 mmHg (设备校正)
反应周期: DC to 10 Hz
Pulse Input
输入电阻: 差分输入: 100 KΩ + 3.3 μF (per arm)
单一输入: 1 MΩ
输入讯号范围: 高增益差分输入: 400 μV-4 mV, 由面板上的增益控制旋钮调整。
低增益单一输入: 400 mV-4 V, 由面板上的增益控制旋钮调整。
Bandwidth:
40–150 BPM: 0.7–2.5 Hz
90–420 BPM: 3–7 Hz
240–600 BPM: 4–10 Hz
最大脉搏输出: ± 5 V
Operating Requirements
电源需求: PowerLab or MacLab I2C 界面: +9 V @ 100 mA ±18 V @ 50 mA
工作环境: 5–35 °C,湿度0–90% (non condensing)
Physical Configuration
大小(h × w × d): 70 mm × 240 mm × 260 mm (2.70" × 9.45" × 10.2")
重量: 2.7 kg
ADInstruments reserves the right to alter these specifications at any time.
